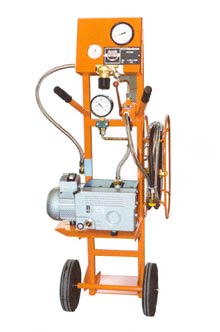

六氟化硫抽真空装置

一、SF6气体抽真空装置的用途和特点

  SF6气体抽真空装置为高压输变电设备制造、安装、维修*设备。主要用于SF6电器制造厂、试验站、发电厂、送变电站等部门对SF6电器进行抽真空、充气。

1、SF6气体抽真空装置的特点

    抽真空充气速效高、能耗少

    电源设有相序自动换相系统

    高精度热偶真空计，简洁实用

    设计先进，功能齐全，结构合理，操作简洁明了

    装置控制系统采用最新技术的SF6专用阀门

    设备采用移动式结构，方便现场使用，便于移动，不伤害地面

    整机体积小、总量轻、噪声低

2、SF6气体抽真空装置的结构

　　SF6抽真空充气装置标准由双级旋片真空泵，仪器仪表，阀门，管路等组成。其结构紧凑，操作方便。使用于抽除空气及其它无可凝性及无腐蚀性气体，广泛应用于需要大抽速和高真空的各种真空系统中。如：真空冶炼、电力GIS、变压器、真空浸渍处理、真空镀膜设备中的预抽等。

　　3、SF6气体抽真空装置的性能

　　本装置具有抽真空、充气速率高、能耗少、仪表显示直观，移劝灵活等行点。装置本身泄漏小于1%，抽真空系统设有防返油措施，电源设有相序换相自动控制系统，防止真空泵反转。

　　4、SF6气体抽真空装置的用途

　　（1）对SF6电器进行抽真空及真空测量。

　　（2）对SF6电器充气。（充气压力控制6bar之内）

二、SF6抽真空充气装置产品的别名：

　　SF6抽真空装置、SF6气体抽真空充气装置、六氟化硫抽真空装置、SF6气体抽真空装置

三、SF6气体抽真空装置的主要性能指标

　　（1）抽真空速率

　　从0.1Mpa-1 m³电器抽真空到133Pa以下，所需时间小于0.4小时。

　　（2）充气速率

　　向真空度为133Pa以下1 m³容器SF6气体，压力达0.6Mpa，所需时间小于0.2小时。

四、SF6气体抽真空装置的技术参数

　　1、装置极度限真空度10Pa

　　2、装置年泄漏率小于1%

　　3、噪声：小于75dB

　　4、充气系统压力小于1Mpa

　　5、环境温度：-30℃±40℃

　　6、电源：交流三相50Hz，380伏±1C%，功率、3.7KW

　　7、外形尺寸：（长×宽×高）910×660×860、

五、SF6气体抽真空装置的主要部件配置参数

　　1、双级旋片式真空泵（45L/S）

　　　A、真空泵采用风冷式可长期运行；

　　　B、抽真空速率160m3/h；

　　　C、功率：3.7kw；

　　　D、电源：380V  50HZ。

2、SF6阀门：高压,真空两用球阀。

3，真空表：指针式真空计0-103pa

　　4，电控手动[一键式按钮]

六、SF6气体抽真空装置配置范围

　　1、装置1台

　　2、真空管2根，5M, 10M

　　3、充气接头1只

　　4、密封垫片10个

七、SF6气体抽真空装置的标准配置清单

序号	名    称	型号-规格	单 位	数 量
1	SF6抽真空系统	SHHZ2000	台	1
2	DN20橡胶软管	5米	根	1
3	DN20橡胶软管	10米	根	1
4	DN20充气接头	上海	只	1
5	电源线	AD-Z33[6米每根]	根	1
6	M27转M36接头	/	只	1
7	说明书	/	份	1
8	合格证	/	份	1
9	装箱单	/	份	1
